Настройка фазово-контрастной микроскопии на инвертированном Olympus IX73: пошаговое руководство для получения высококачественных изображений

Фазовый контраст представляет собой один из наиболее важных методов микроскопии, позволяющий визуализировать прозрачные или слабо окрашенные биологические образцы без необходимости их фиксации или окрашивания. Этот метод преобразует фазовые различия в пути света, вызванные разницей показателей преломления различных участков образца, в амплитудные различия яркости, делая невидимые структуры видимыми для глаза. Фазовый контраст особенно важен при работе с живыми клетками в культуре, где любые химические вмешательства могут нарушить естественные процессы.

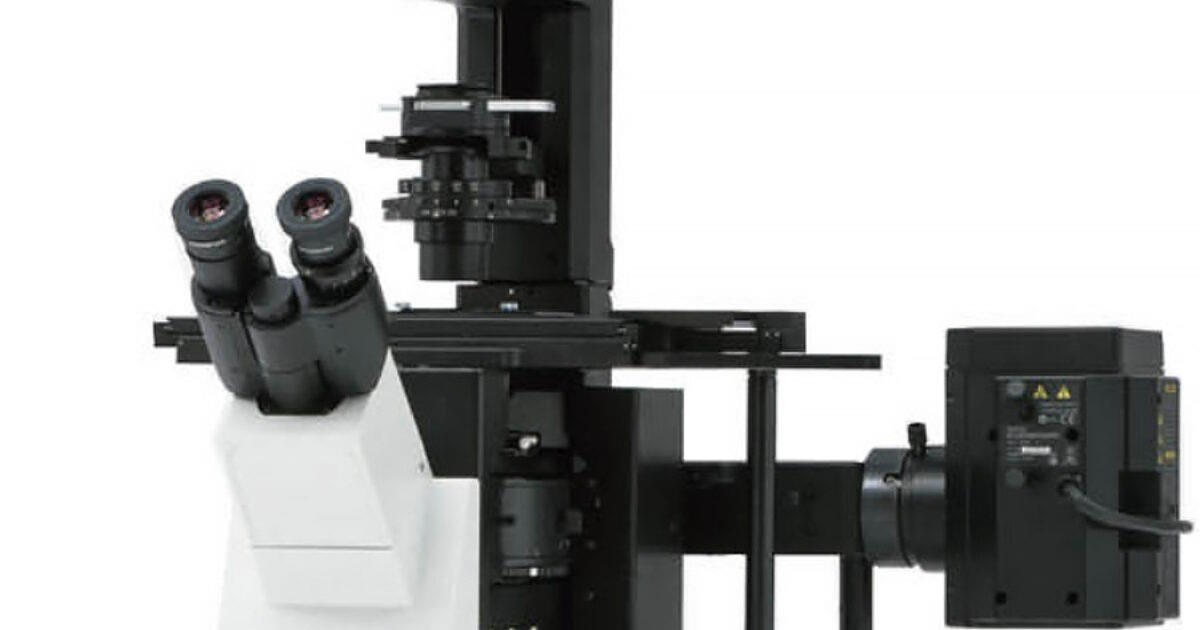

Olympus IX73, как высокопроизводительный инвертированный микроскоп исследовательского класса, предоставляет исключительные возможности для реализации фазового контраста. Благодаря модульной конструкции, продуманной оптической схеме и качественным компонентам, IX73 позволяет получать изображения высокого контраста и разрешения. Однако правильная настройка фазового контраста требует точного выполнения нескольких последовательных шагов, каждый из которых критичен для получения оптимального результата. Неправильная настройка может привести к потере контраста, появлению артефактов или даже полной неработоспособности метода. Данная статья предоставляет подробное пошаговое руководство по настройке фазового контраста на Olympus IX73, включая проверку результата, устранение типичных проблем и рекомендации по сохранению оптимальных параметров для многократного использования.

Последовательность установки фазовых оптических элементов и конденсорной системы

Правильная установка фазовых компонентов — это фундамент всего процесса. Неправильное расположение фазовой пластины или смещение конденсорной апертуры приведет к полному отсутствию фазового эффекта или появлению артефактов.

Подготовка комплекта фазового контраста

Для Olympus IX73 фазовый контраст реализуется через комплект, состоящий из:

• Фазовых пластин, установленных в объективы (обычно для увеличений 10x, 20x, 40x и 100x)
• Фазовых колец (annuli) в конденсоре
• Центрирующих винтов для каждого фазового кольца

Фазовая пластина в объективе представляет собой тонкую оптическую пластину, расположенную в заднем фокусе объектива. Она сдвигает фазу прошедшего через образец света на 1/4 длины волны относительно прямого света. Фазовое кольцо в конденсоре формирует конический пучок света, который после прохождения через образец фокусируется на фазовую пластину.

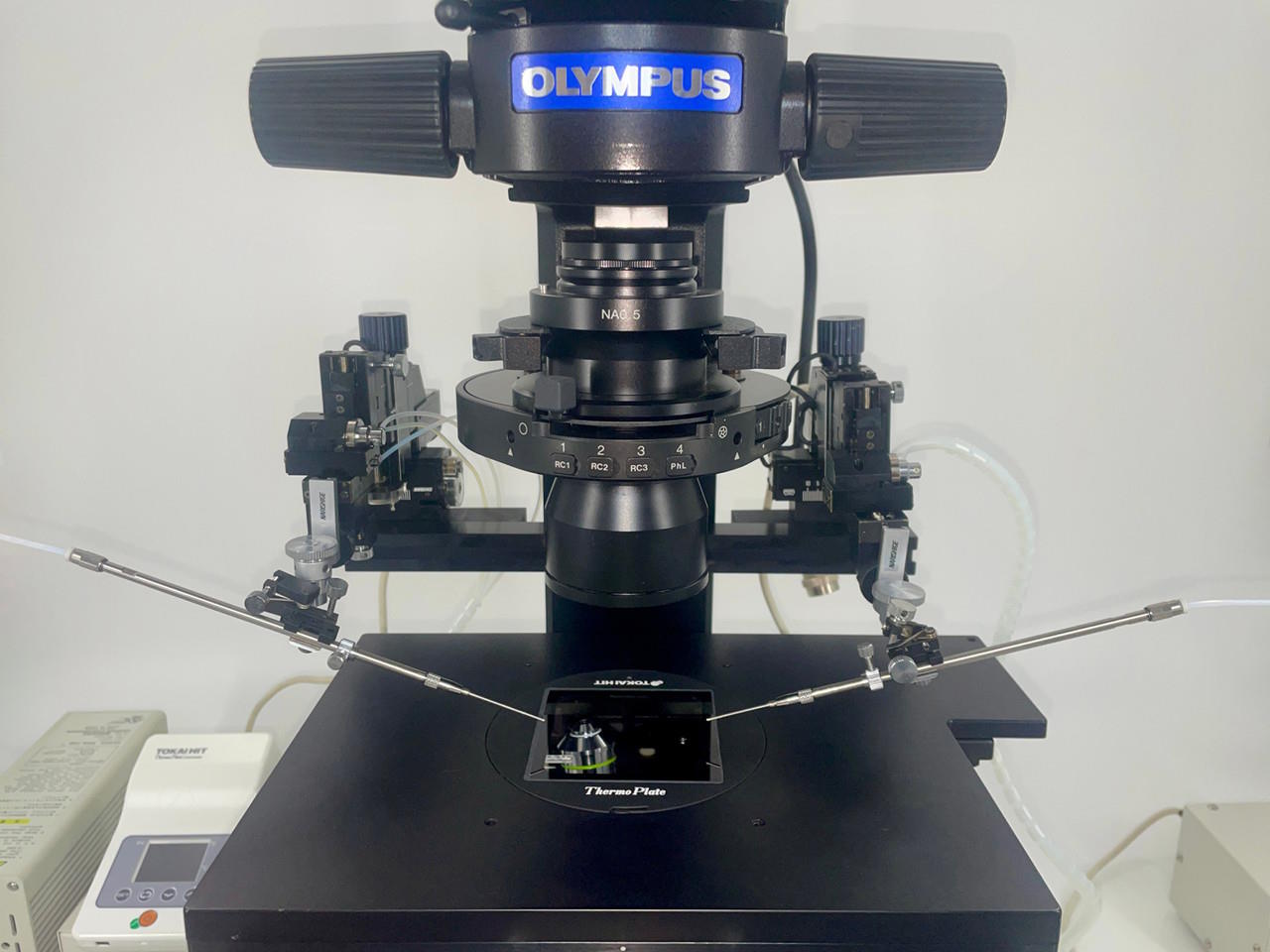

Установка конденсора и фазовых колец

1. Установка конденсорной системы: Убедитесь, что на микроскопе установлен конденсор, совместимый с фазовым контрастом (обычно U-CFU или аналогичный). Конденсор должен быть надежно зафиксирован в конденсорном держателе.
2. Выбор правильного фазового кольца: В нижней части конденсора расположен диск с фазовыми кольцами (annuli slider). Каждый кольцо соответствует определенному увеличению объектива (PH10, PH20, PH40, PH100). Выберите кольцо, соответствующее используемому объективу.
3. Центрировка фазового кольца: Используйте центрирующие винты на фазовом кольце для точного совмещения центра фазового кольца с оптической осью микроскопа. Для точной центровки потребуется центрирующий телескоп (phase centering telescope), который вставляется в окулярную трубку вместо одного из окуляров.

Установка центрирующего телескопа и центровка

1. Вставьте центрирующий телескоп в левый окулярный тубус. Правый окуляр закройте пылевой крышкой.
2. Выберите низкое увеличение (10x или 20x) и установите соответствующий объектив.
3. Переключите конденсор на нужное фазовое кольцо (PH10 или PH20).
4. Откройте полностью ирисовую диафрагму конденсора для получения максимального количества света.
5. Наблюдайте через центрирующий телескоп. Вы должны увидеть два концентрических круга: внешний круг — это изображение фазового кольца конденсора, внутренний круг — изображение фазовой пластины в объективе.
6. Используйте центрирующие винты для совмещения центров двух кругов. Идеальная центровка достигается, когда внутренний круг четко расположен в центре внешнего без смещений.

Установка фазовой пластины в объектив (если требуется)

В некоторых конфигурациях фазовая пластина устанавливается непосредственно в объектив. Эта операция требует аккуратности:

1. Снимите объектив с револьвера.
2. Найдите слот для фазовой пластины в корпусе объектива (обычно обозначен маркировкой PH).
3. Вставьте фазовую пластину соответствующего диаметра, убедившись, что она надежно зафиксирована.
4. Установите объектив обратно на револьвер.

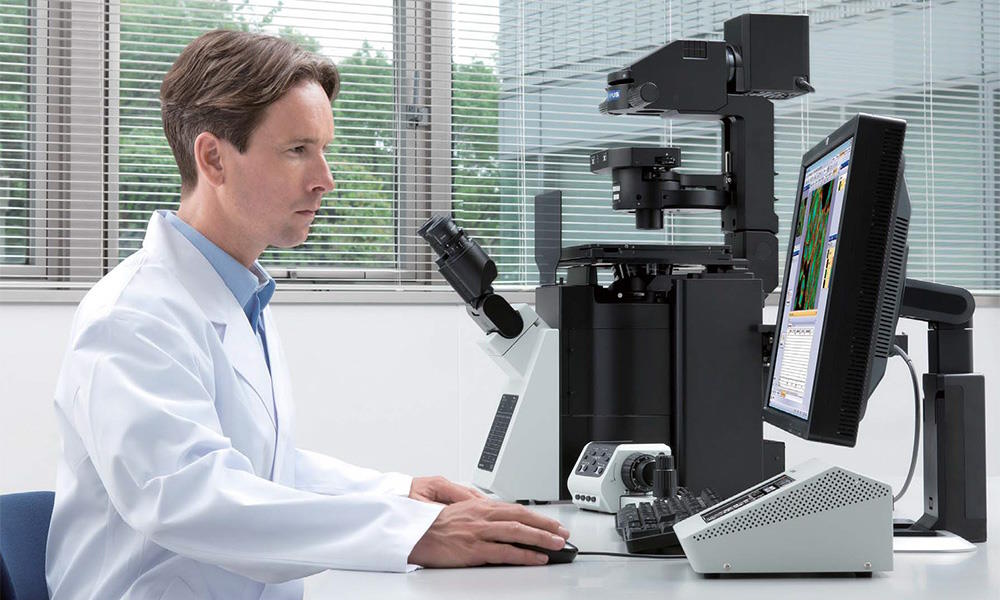

Где приобрести Olympus IX73 с полным комплектом фазового контраста

Если вы планируете организовать профессиональную фазово-контрастную микроскопию в своей лаборатории и нуждаетесь в надежном оборудовании, компания Microscope One предлагает широкий ассортимент микроскопов Olympus, включая модель IX73 в различных конфигурациях. Специалисты компании помогут подобрать оптимальный комплект фазовых компонентов (конденсор, фазовые кольца, центрирующий телескоп, объективы с фазовыми пластинами), обеспечат совместимость всех элементов системы, проведут профессиональную установку и калибровку оборудования на месте. Кроме того, Microscope One предоставляет обучение персонала по настройке и использованию фазового контраста, а также гарантирует доступность запасных частей и техническую поддержку на протяжении всего срока эксплуатации микроскопа.

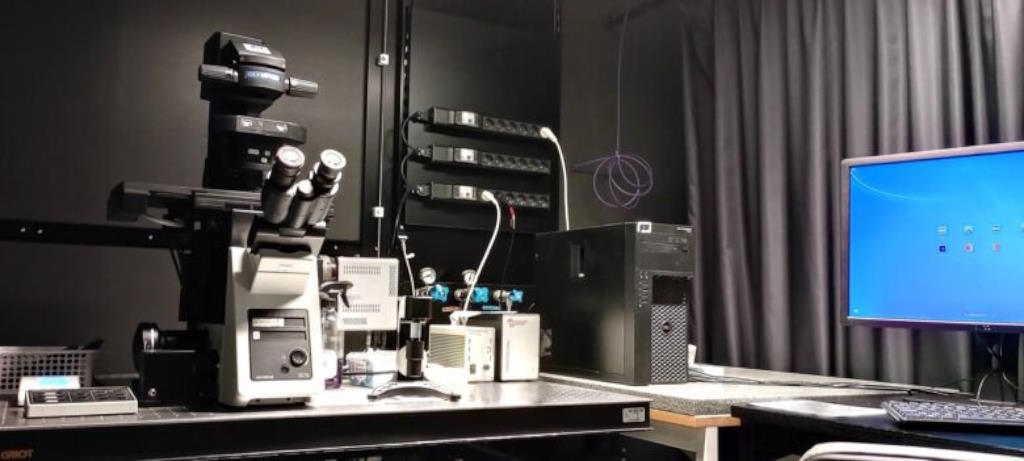

Методика точной регулировки светового потока и совмещения оптических осей

После механической установки компонентов наступает этап тонкой настройки освещения и выравнивания оптических осей.

Регулировка освещения по Кёлеру

Правильное освещение по методу Кёлера — обязательное условие для получения равномерного и контрастного изображения:

1. Поместите на столик микро с прозрачным фоном (без покрытия) или специальный слайд Кёлера.
2. Используйте низкое увеличение (4x или 10x).
3. Откройте полностью диафрагму поля зрения в окуляре.
4. Отрегулируйте грубую фокусировку, чтобы увидеть поле зрения.
5. Закройте ирисовую диафрагму поля зрения до тех пор, пока её края не станут видны в поле зрения.
6. Отрегулируйте высоту конденсора (с помощью конденсорного винта), чтобы края диафрагмы поля зрения четко заполнили видимое поле.
7. Центрируйте конденсор (используя два винта центровки конденсора), чтобы края диафрагмы поля зрения оказались в центре поля зрения.
8. Откройте диафрагму поля зрения полностью.
9. Отрегулируйте ирисовую диафрагму конденсора для получения оптимального контраста изображения (обычно частичное закрытие, чтобы получить равномерный фон).

Выравнивание оптических осей

1. Установите объектив, для которого настроен фазовый контраст (например, 20x PH).
2. Переключите конденсор на соответствующее фазовое кольцо (PH20).
3. Вставьте центрирующий телескоп и проверьте совпадение центров фазового кольца и фазовой пластины (как описано ранее).
4. Уберите телескоп и установите обычные окуляры.

Точная настройка ирисовых диафрагм

• Диафрагма поля зрения регулируется для контроля глубины резко изображаемого пространства и контраста. Частичное закрытие улучшает контраст, но сужает поле зрения.
• Ирисовая диафрагма конденсора регулируется для оптимизации фазового эффекта. При фазовом контрасте она обычно устанавливается так, чтобы фазовое кольцо было четко сфокусировано на фазовую пластину.

Методы контроля качества настройки и устранения типичных дефектов

Правильная настройка фазового контраста должна давать определенные визуальные признаки. Любые отклонения указывают на необходимость корректировки.

Признаки правильной настройки

• Равномерный серый фон без градиентов яркости или цветных пятен.
• Четкие контуры клеток с характерным «рельефным» эффектом (темные края при светлом центре или наоборот).
• Отсутствие гало-эффекта (ярких или темных ореолов вокруг объектов).
• Стабильность изображения при легком перемещении образца или фокусировке.

Типичные проблемы и способы их устранения

Проблема 1: Отсутствие фазового контраста (образец выглядит как в ярком поле)

• Причина: Смещение фазового кольца или фазовой пластины.
• Решение: Провести повторную центровку с центрирующим телескопом.

Проблема 2: Гало-эффект вокруг объектов (яркие или темные ореолы)

• Причина: Неполная центровка или неправильный размер фазового кольца.
• Решение: Убедиться, что используется фазовое кольцо, соответствующее увеличению объектива. Провести точную центровку.

Проблема 3: Неравномерное освещение поля зрения

• Причина: Неправильная настройка по Кёлеру или загрязнение оптических поверхностей.
• Решение: Провести повторную настройку по Кёлеру. Очистить конденсор, объектив и окуляры.

Проблема 4: Цветные пятна или градиенты на фоне

• Причина: Неправильная центровка конденсора или загрязнение фазовой пластины.
• Решение: Провести центровку конденсора. При необходимости очистить или заменить фазовую пластину.

Проблема 5: Слишком низкий контраст

• Причина: Неправильная настройка ирисовых диафрагм или слишком высокая яркость освещения.
• Решение: Частично закрыть ирисовую диафрагму конденсора. Уменьшить яркость источника света.

Методика контроля с использованием тест-объектов

Для проверки качества настройки используйте стандартные тест-объекты:

• Микросферы диаметром 5–10 микрометров в среде с показателем преломления, близким к воде.
• Клеточные культуры (например, HeLa или fibroblasts) на ранних стадиях культивирования.
• Специальные фазово-контрастные тест-слайды.

Хорошо настроенный фазовый контраст должен показывать четкие, контрастные изображения без артефактов.
